传感器 Dump 标注数据集¶
1. 概览¶
在 51WORLD 虚拟标注数据集中，主要包含由 SimOne 所产生的摄像头传感器相关数据和激光雷达传感器相关数据。
- 摄像头传感器相关数据主要包括图像和对应的语义分割、实例分割、深度标注、目标检测标注；
- 激光雷达传感器相关数据主要包括激光点云和对 3Dbboxes 标注、语义分割标注、实例分割标注。
51WORLD 虚拟标注数据集内容丰富且全面，可满足用户对于图像目标检测、点云目标检测、融合目标检测、光流、实例分割、语义分割和深度预测等算法研究的需求。
为了帮助用户快速了解和使用 51WORLD 虚拟标注数据集，
以下将分为五个章节介绍 51WORLD 虚拟标注数据集的使用方法。
第 2 节将介绍 51WORLD 虚拟标注数据集的坐标系定义和各个坐标系的对应关系；
第 3 节将介绍数据集的一些参数配置和标注文件；
第 4 节将介绍数据集的目录结构；
第 5 节将介绍该数据集同步；
第 6 节为附录，将介绍数据集的物理材质定义、用户工具和深度学习示例。
2. 数据集坐标系定义¶
其中所有坐标系都为右手笛卡尔坐标系，旋转顺序为内旋 ZYX（Yaw， Pitch， Roll）。主车坐标系、激光雷达坐标系和世界坐标系为 X 朝前、Y 朝左、Z 朝上，摄像头坐标系为 X 朝右、Y 朝下、Z 朝前。坐标系示意图如下。

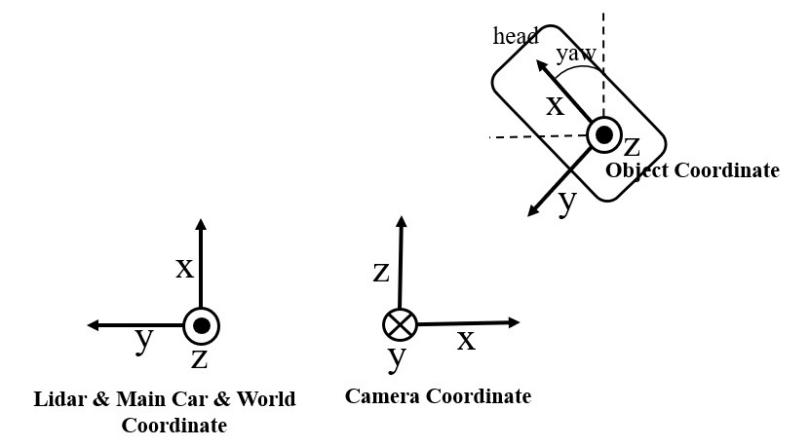

图 2-1 坐标系示意图
Lidar 坐标系和 Camera 坐标系的原点都位于主车的车顶，且位置重合；主车坐标系的原点位于主车后轴中心对应的地面。示意图如下：

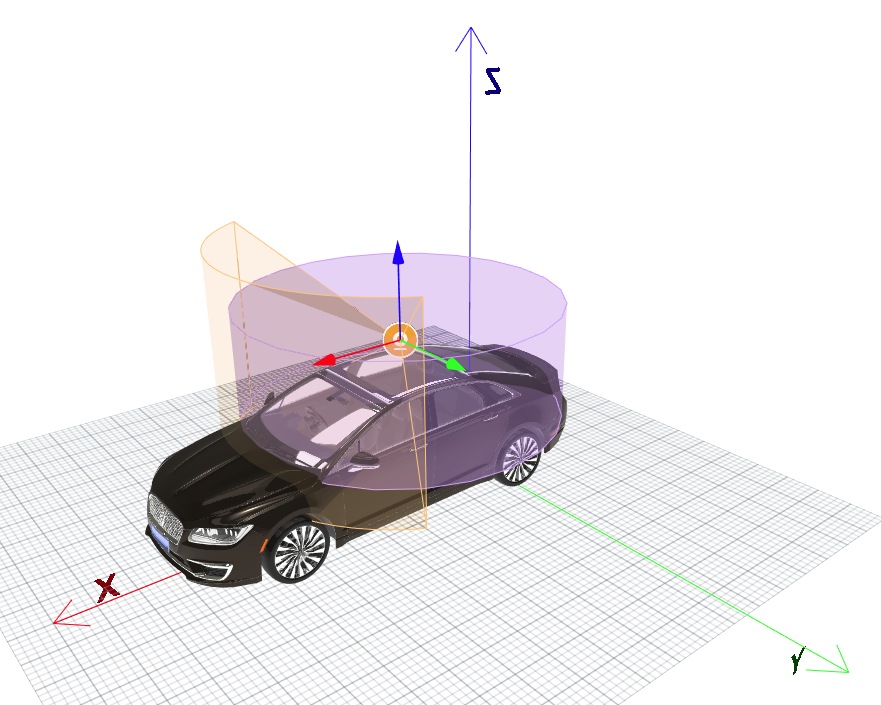

图 2-2 坐标系位置图
3. 数据集参数及标注文件说明¶
3.1 数据集采集参数说明¶
在每份虚拟数据集采集的时候都会保存一份数据集的参数设置在 DumpSettings.json 中，保存在传感器 Dump 设置的目录下：Dump 文件夹中。其中包含天气及环境参数、相机内外参及特性参数、激光雷达的内外参和采集时间等信息。数据集采集参数描述如下表：
表 3-1 DumpSettings.json 的参数说明
| 参数字段 | 单位 | 描述 |
|---|---|---|
| simulator | \ | 仿真器名称，本数据集由 SimOne 产生 |
| version | \ | SimOne 的版本号 |
| weather | timeOfDay 为 24h 制的时间， 如 900 表示 9:00，1450 表示 14:30。cloudDensity、rainDensity、snowDensity、fogDensity、humidity、dirtiness、 adhesion 均为 0-1 的连续值， 值越大表示程度越高。 | 天气参数与时间参数。其中包括 timeOfDay（场景时间）、cloudDensity、rainDensity、snowDensity、fogDensity、humidity （地面潮湿度）、dirtiness（地面脏迹）、adhesion（地面摩擦力） |
| camera | pos 的单位为 m；rot 的单位为 rad。 | 摄像头的内外参信息。pos、rot 分别表示相机相对主车坐标系的位置和旋转，height、width 表示图像长宽；fov 表示相机的水平视野张角，cx、cy、fx、fy 表示相机的标定内参；exposure、tint、saturation 等其他参数用于模拟相机的特性，如曝光特性、色温特性、饱和度特性等。 |
| lidar | pos 的单位为 m；rot 的单位为 rad； range 的单位为 m； horizontalResolution、 leftAngle、rightAngle、 verticalAngles 的单位均为角度。 | 激光雷达的内外参信息。pos、rot 分别表示相机相对主车坐标系位置和旋转，channels 表示激光雷达的线数，horizontalResolution 表示激光雷达的水平分辨率、leftAngle 和 rightAngle 表示感知范围、verticalAngles 表示激光雷达每条射线的出射角度，range 表示探测距离。 |
| createTime | 单位为机器时间。 | 用于记录创建该数据集的时间。 |
3.2 摄像头目标标注文件说明¶
摄像头目标标注文件存放在摄像头设置时：Dump 文件夹中 CameraInfo.json，这些文件保存了摄像头的位置信息和目标二维、三维的标注信息。摄像头目标标注文件的描述如下：
表 3-2 每一帧记录参数信息表
| 参考字段 | 单位 | 描述 |
|---|---|---|
| pos | m | 摄像头在世界坐标系（x、y、z）的坐标 |
| rot | rad | 摄像头在世界坐标系的旋转坐标 |
| vel | m/s | 摄像头在世界坐标系中的速度 |
| localACC | m/s^2 | 主车坐标系下的 IMU 加速度信息 |
| localAngVel | rad/s | 主车坐标系下的 IMU 角速度信息 |
| bboxes | \ | 小于遮挡比例所有目标的 2d 包围框集合 |
| bboxesCulled | \ | 大于遮挡比例的所有目标的 2d 包围框集合 |
| bboxes3D | \ | 所有目标的 3d 包围框集合 |
表 3-3 bboxes 和 bboxesCulled 单个目标参数信息表
| 参考字段 | 单位 | 描述 |
|---|---|---|
| id | \ | 目标的 ID |
| type | \ | 目标的类型 |
| bbox | pixel | 目标在图像坐标系的坐标（左上 x 和 y， 右下 x 和 y） |
| obbox | pixel | 目标在图像系中的方向坐标（中心坐标、长、宽、方向） |
| pixelRate | 比例，范围 0-1 | 未被遮挡的像素的面积/模型整体的 BBOX 矩形面积 |
| rectRate | 比例，范围 0-1 | 未被遮挡的像素的最小包围矩形的面积/模型整体的 BBOX 矩形面积 |
表 3-4 bboxes3D 单个目标参数信息表
| 参考字段 | 单位 | 描述 |
|---|---|---|
| id | \ | 目标的 ID |
| type | \ | 目标的类型 |
| pos | m | 目标在世界坐标系所处的坐标 |
| rot | rad | 目标在世界坐标系的旋转坐标 |
| size | m | 目标的在世界坐标系中的长、宽、高 |
| vel | m/s | 目标在世界坐标系中的加速度 |
| localAcc | m/s^2 | 目标在主车坐标系下的 IMU 加速度信息 |
| localAngVel | rad/s | 目标在主车坐标系下的 IMU 角速度信息 |
| relativePos | M | 目标相对于摄像头坐标系的坐标 |
| relativeRot | Rad | 目标相对于摄像头坐标系的旋转坐标 |
3.3 激光雷达目标标注文件说明¶
激光雷达目标标注文件存放在激光雷达设置时：Dump 文件夹中 LidarInfo.json，这些文件保存了激光雷达的位姿信息和三维的标注信息。激光雷达目标标注文件的描述如下：
表 3-5 每一帧记录参数信息表
| 参考字段 | 单位 | 描述 |
|---|---|---|
| pos | m | 激光雷达在世界坐标系（x、y、z）的坐标 |
| rot | rad | 激光雷达在世界坐标系的旋转坐标 |
| vel | m/s | 激光雷达在世界坐标系中的速度 |
| localAcc | m/s^2 | 主车坐标系下的 IMU 加速度信息 |
| localAngVel | rad/s | 主车坐标系下的 IMU 角速度信息 |
| bboxes3D | 所有目标的 3d 包围框集合 |
表 3-6 bboxes3D 单个目标参数信息表
| 参考字段 | 单位 | 描述 |
|---|---|---|
| id | \ | 目标的 ID |
| type | \ | 目标的语义类型 |
| pos | m | 目标在世界坐标系所处的坐标 |
| rot | rad | 目标在世界坐标系的旋转坐标 |
| size | m | 目标的在世界坐标系中的长、宽、高 |
| vel | m/s | 目标在世界坐标系中的加速度 |
| localAcc | m/s^2 | 目标在主车坐标系下的 IMU 加速度信息 |
| localAngVel | rad/s | 目标在主车坐标系下的 IMU 角速度信息 |
| relativePos | m | 目标相对于激光雷达坐标系的坐标 |
| relativeRot | rad | 目标相对于激光雷达坐标系的旋转坐标 |
3.4 毫米波雷达目标标注文件说明¶
毫米波雷达 dump 文件存放在 web 界面配置路径下：Dump 文件夹中 RadarInfo.json，这些文件保存了毫米波雷达的安装位置，安装角度信息，以及识别目标物信息，dump 文件中的具体描述如下：
表 3-7 每一帧记录参数信息表
| 参考字段 | 单位 | 描述 |
|---|---|---|
| pos | m | 毫米波雷达在世界坐标系（x、y、z）的坐标 |
| rot | rad | 毫米波雷达在世界坐标系的旋转坐标 |
表 3-8 bboxes3D 单个目标参数信息表
| 参考字段 | 单位 | 描述 |
|---|---|---|
| id | \ | 目标的 ID |
| subId | \ | 目标物子 ID，同一个目标物如果有多个点，其 subId 不一样 |
| type | \ | 目标物类型 |
| pos | m | 目标物位置（x，y，Z） |
| vel | m/s | 目标物绝对速度（x，y，Z） |
| range | m | 目标物相对距离 |
| angle | 0-2Π | 目标物角度（目标物与主车方向夹角） |
| snr | dB | 目标物信噪比 |
| rangerate | m/s | 目标在主车方向上，相对主车的速度 |
| rsc | \ | 目标物雷达截面积 |
| probability | 0-1 | 目标物置信度 |
4. 数据集目录结构说明¶
51WORLD 虚拟标注数据集中包含种类相当丰富的数据，可满足用户对于图像目标检测、点云目标检测、融合目标检测、光流、实例分割、语义分割和深度预测等算法研究的需求。数据集的总体目录结构如下，用户也可以根据自己的需求去下载相应的数据集。
SimOne
|--- train
|--- scene1
|---image_label
|---pcd_label
|---pcd_bin
|---image
|---image_segmentation
|---depth
|---image_instance
|---flow_flagbit_forward
|---flow_groundtruth_forward
|---flow_flagbit
|---flow_groundtruth
|---flow_panoptic
|---video
|---DumpSettings.json
|--- scene2
...
|--- test
|---scene1
|---pcd_bin
|---image
|---video
|---DumpSettings.json
|--- scene2
...
各级目录和文件的解释如下：
表 4-1 文件夹与文件描述
| 文件名 文件夹名 | 描述 |
|---|---|
| scene | 用于记录数据发布的时间或者包含场景信息 |
| image_label | 存放图像目标标注文件 |
| pcd_label | 存放点云目标标注标签 |
| pcd_bin | 存放点云二进制数据，包含点云的 x， y， z， intensity 信息 |
| image | 存放仿真的图像数据 |
| Image_segmentation | 存放图像语义分割数据，像素值 1-31 分别代表一种类别 |
| depth | 存放深度图 |
| image_instance | 存放图像实例分割图，每种颜色代表一类 |
| flow_panoptic | 存放全景分割的图像，以颜色区分类别 |
| video | 存放视频及标签，标签通过将时间戳与视频帧进行对应 |
| DumpSettings.json | 存放数据集下载时的一些参数配置，如相机的内外参等 |
5. 数据集同步¶
传感器数据集采用离线同步的方式。当传感器采用相同帧率或倍数帧率输出数据集时，所有传感器的输出会严格时间同步。在 51WORLD 虚拟标注数据集中，每个类型的数据都是完全同步的，精确到每一辆车的位置和朝向、每一个行人的姿态和动作。同样利用 SimOne 的传感器数据集同步机制，摄像头和激光雷达数据也可以做到完全同步，这点可以从前面的激光雷达仿真效果展示可以看到。基于完全同步的摄像头和激光雷达数据集，我们可以更方便的做感知融合算法的测试和训练。
6. 附录¶
6.1 用户工具¶
为方便用户使用数据集，我们提供了两个工具，分别是数据加载工具和 kitti 转化工具。详见 user_tools 文件夹。
6.2 物理材质¶
本数据集标注了动静态障碍物、建筑物和环境信息等 31 个物理材质。物理材质及其对应的编号，颜色如下表：
表 6-1 51WORLD 数据集物理材质
| type | 物理材质 | 资源 | RGB |
|---|---|---|---|
| 1 | Foliage | 树、灌木、相对较高的花 | 107,142,35 |
| 2 | Building | 各类建筑物 | 70,70,70 |
| 3 | Road | 行车道 | 128,64,128 |
| 4 | Pedestrian | 行人，行人身上的小物品：如手机、背包和手提箱 | 220,20,60 |
| 5 | Pole | 交通牌或交通灯的杆子、带杆子的路灯、其他地面管状杆子 | 153,153,153 |
| 6 | Car | 小汽车 | 0,0,142 |
| 7 | Static | 未分类的静态物体：如路边公交站台、电话亭等 | 0,0,0 |
| 8 | Bicycle | 路上的动态自行车 | 119,11,32 |
| 9 | Fence | 栅栏、建筑物围栏 | 190,153,153 |
| 10 | Sky | 天空 | 70,130,180 |
| 11 | SideWalk | 人行道 | 244,35,232 |
| 12 | RoadMark | 车道线 | 240,240,240 |
| 13 | TrafficSign | 交通牌、指示牌 | 220,220,0 |
| 14 | Wall | 围墙 | 102,102,156 |
| 15 | TrafficLight | 交通灯 | 250,170,30 |
| 16 | Terrain | 草地、沙地、泥地、路边花坛地、花坛中矮小的花 | 152,251,152 |
| 17 | Rider | 自行车上的人、摩托车上的人 | 255,0,0 |
| 18 | Truck | 卡车、搅拌车、箱式货车 | 0,0,70 |
| 19 | Bus | 客车、大巴车 | 0,60,100 |
| 20 | SpecialVehicle | 特殊车辆：警车、救护车、消防车、火车，轻轨等 | 0,80,100 |
| 21 | Motorcycle | 摩托车、电瓶车 | 0,0,230 |
| 22 | Dynamic | 未分类的动态物体，比如小动物，也可用来标记可移动物体， 如路边的临时桌椅，行人的手提箱、婴儿车 | 111,74,0 |
| 23 | GuardRail | 交通栏杆 | 180,165,180 |
| 24 | Ground | 其他平地，水面 | 81,0,81 |
| 25 | Bridge | 桥梁、高架桥、天桥 | 150,100,100 |
| 26 | SpeedLimitSign | 限速牌 | 220,220,0 |
| 27 | StaticBicycle | 路边的静态自行车 | 169,11,32 |
| 28 | Parking | 停车场、路边停车区域 | 250,170,160 |
| 29 | RoadObstacle | 路上的静态障碍物：交通锥、水马、雪糕筒、隔离栏等 | 230,150,140 |
| 30 | Tunnel | 隧道 | 150,120,90 |
| 31 | TrashCan | 垃圾桶 | 151,124,0 |
6.3 下载地址¶
百度网盘链接：https://pan.baidu.com/s/1FDeb3mcY8J79A6o6IydKOQ
提取码：5151
6.4 算法示例¶
本数据提供了三个简单的算法示例，分别是图像目标检测算法、激光雷达目标检测算法和融合目标检测算法。其中目标检测算法为一个非官方实现的 YOLOv2 算法，激光雷达目标检测算法为非官方实现的 PIXOR 算法，融合目标检测算法为 mmdetection3d 框架中的 MVX-NET 算法。用户可根据自己的需求，选择算法示例进行开发和优化，提出自己的创新点。详见：
- 图像目标检测算法：https://github.com/JaHorL/yolov2-51WORLDDataset
- 激光雷达目标检测算法：https://github.com/JaHorL/pixor-51WORLDDataset
- 融合目标检测算法及激光雷达目标检测算法（mmdetection3d）: https://github.com/JaHorL/mmdet3d-51WORLDDataset
