激光雷达详解

1. 概述

激光雷达模型基于光线追踪技术 (Ray Tracing),模拟激光束的发射、飞行与反射过程,输出高精度的 3D 点云数据。支持机械旋转式扫描模拟,可自定义线束分布。

2. 快速实战:自定义机扫式激光雷达模型

输出格式说明:

  • 硬件格式:按照原始雷达型号定义数据包格式发送雷达数据到客户算法,每款雷达有自己的协议,一般用于 HIL 仿真测试。
  • 仿真格式:SimOne 自定义雷达数据格式,所有雷达统一数据包类型,点格式相同,一般用于 SIL 仿真测试

2.1 前提条件

  1. 水平分辨率相等,均匀分布
  2. 线数低于 128 线(内部限制)
  3. 俯仰角分辨率可均匀分布也可指定每一线的俯仰角度值

2.2 步骤

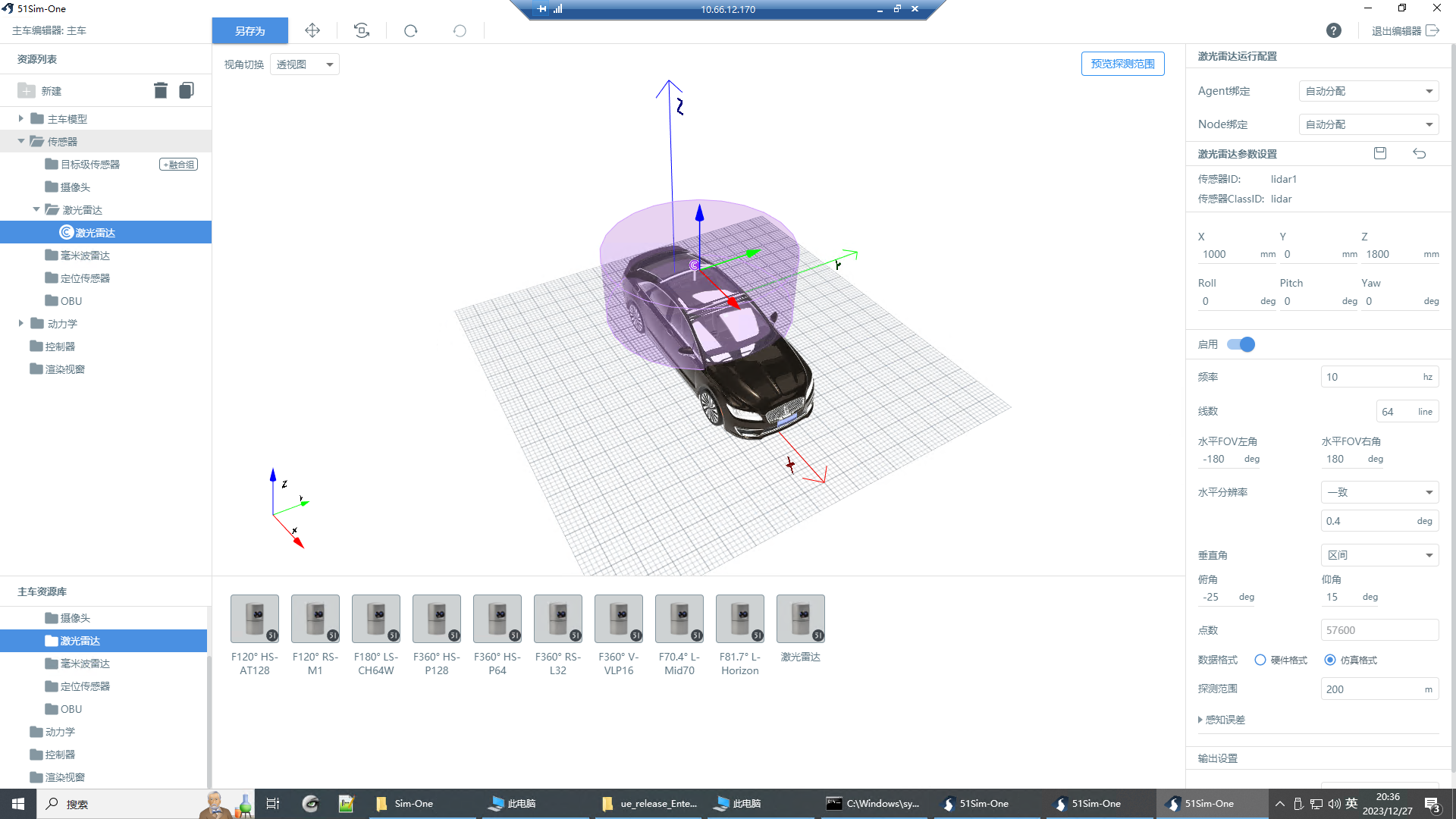

(1)进入 SimOne 主车编辑配置激光雷达传感器。

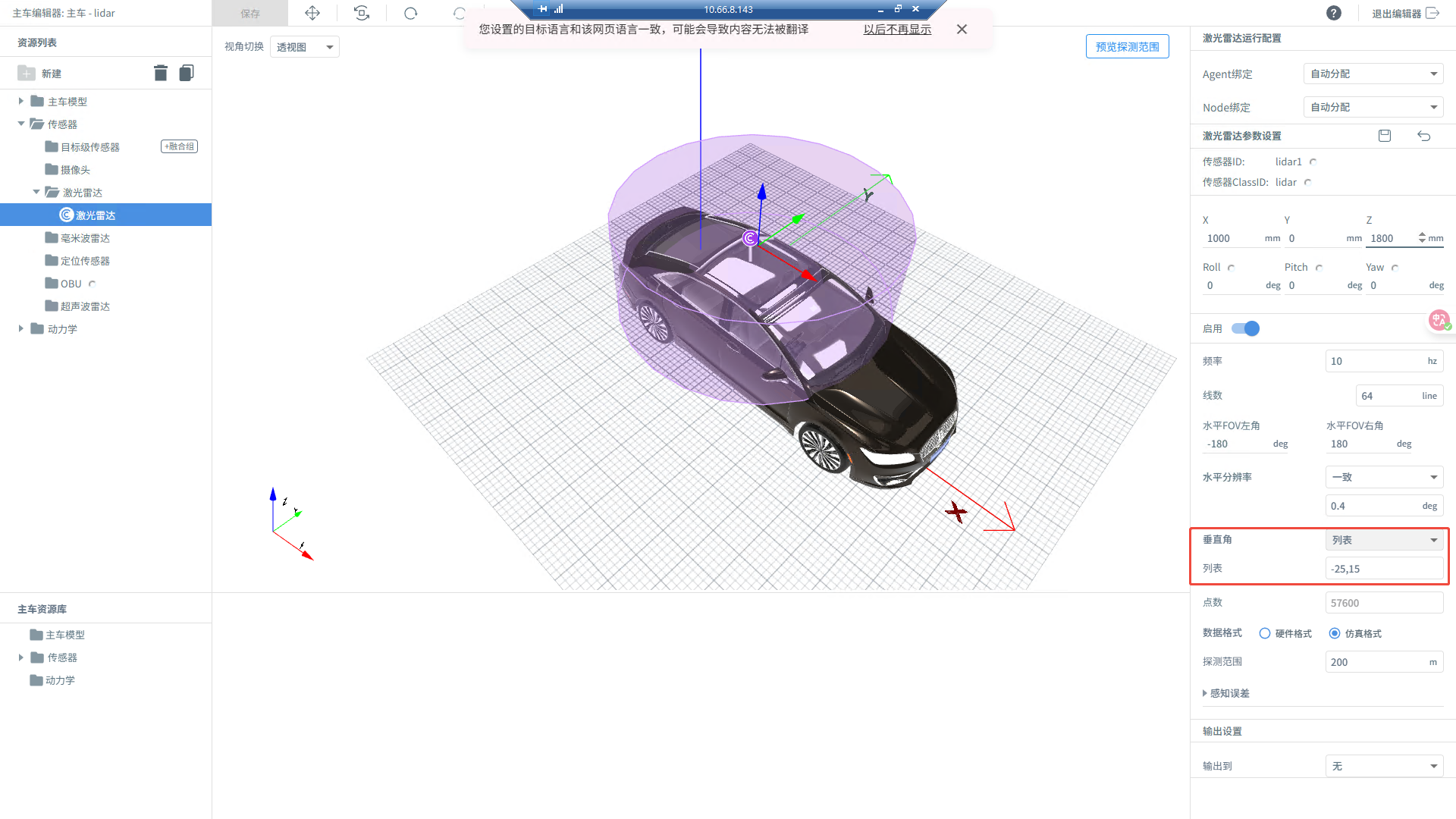

(2)配置水平和垂直 fov。

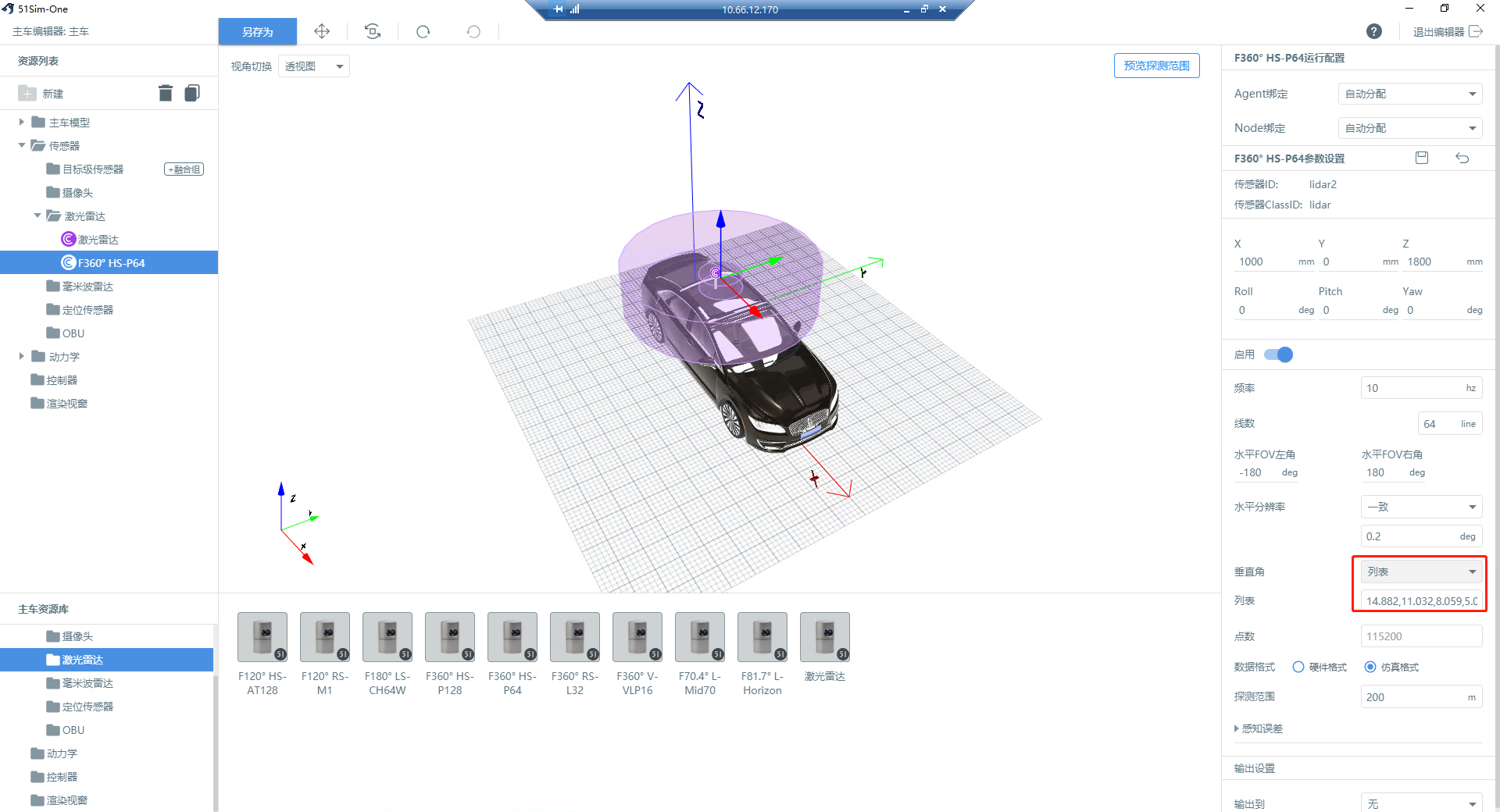

(3)对于垂直俯仰角非均匀扫描模式可单独配置每一线的角度信息,在列表中填入每一线机械雷达的角度信息。

(4)例如 hs-pandar64 线激光雷达的垂直角度为(由上到下):

14.882,11.032,8.059,5.057,3.04,2.028,1.86,1.688,1.522,1.351,1.184,1.013,0.846,0.675,0.508,0.337,0.169,0,-0.169,-0.337,-0.508,-0.675,-0.845,-1.013,-1.184,-1.351,-1.522,-1.688,-1.86,-2.028,-2.198,-2.365,-2.536,-2.7,-2.873,-3.04,-3.21,-3.375,-3.548,-3.712,-3.884,-4.05,-4.221,-4.385,-4.558,-4.72,-4.892,-5.057,-5.229,-5.391,-5.565,-5.726,-5.898,-6.061,-7.063,-8.059,-9.06,-9.885,-11.032,-12.006,-12.974,-13.93,-18.889,-24.897

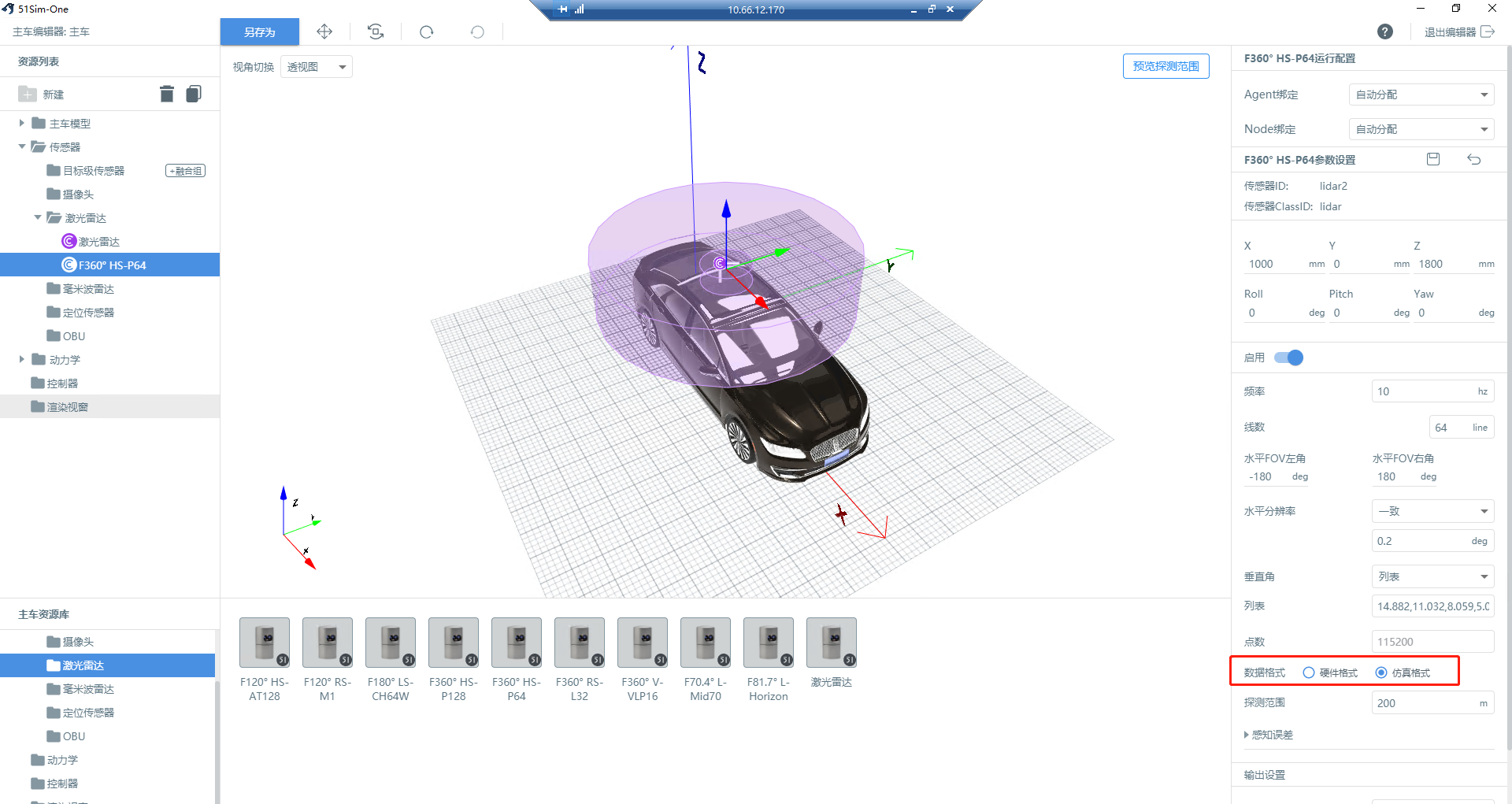

(5)自定义激光雷达扫描模型数据格式需选择仿真格式,通过 SimOne 提供的 api 接口可收到点云数据

2.3 常见问题

私有协议适配:

问:如果想自己适配点云协议,接口是哪些,如何通过接口获取到这些信息内容,自己填充封装

答:

  • 通过 SimOne api 接口获取标准 SimOne 点云数据做二次封装。
  • 关键 API 接口

    • 主动获取:GetStreamingPointCloud
    • 回调接收:SetStreamingPointCloudUpdateCB

3. 附录:仿真参数解释

3.1 核心参数配置项

参数类别 核心参数 功能描述 详细说明索引
几何属性 安装位置与角度 定义传感器在车辆坐标体系下的空间位姿 (X, Y, Z, Roll, Pitch, Yaw)。 参见【传感器通用参数说明 - 基础信息】
工作模式 工作频率 传感器数据刷新率 (如 10Hz, 20Hz),决定点云更新速度。 参见 2.3.1 基础信息
性能规格 视场角 (FOV) 包括水平 FOV 和垂直角范围,共同定义雷达的探测范围。 参见 2.3.1 基础信息
线数与分辨率 线数决定垂直分辨率;水平分辨率决定水平角度采样间隔。 参见 2.3.1 基础信息
最大探测距离 雷达能够有效探测到目标的最远距离。 参见 2.3.1 基础信息
仿真保真度 感知误差 模拟真实雷达的测量噪声,如点云误差、反射强度误差等。 参见 2.3.2 感知误差
环境适配 支持模拟雷达在不同光照、天气(雨/雪/雾)下的性能表现。 此参数由案例编辑器环境设置
数据规范 数据格式 选择数据输出格式:硬件格式(模拟特定雷达型号协议,用于 HIL 测试)或仿真格式(统一格式,用于 SIL 测试)。 参见 2.3.1 基础信息
数据输出 输出目标 配置仿真数据的流向,如通过网络发送或记录到 Dump 文件。 参见 2.4 输出设置

3.2 输入参数

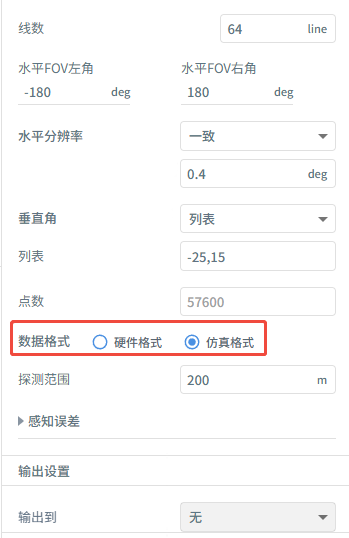

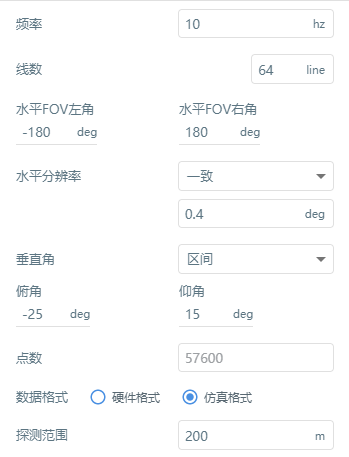

3.2.1 基础信息

序号 参数名称 定义
1 频率 激光雷达每秒旋转或扫描的次数,即点云数据的刷新频率。
2 线数 激光雷达垂直方向上的发射线数量,决定垂直分辨率。线数越多,点云越密集。
3 水平 FOV 左角/右角 水平方向视场范围(Field of View),即雷达扫描的水平角度范围。
4 水平分辨率 相邻扫描点在水平方向上的角度间隔,数值越小表示分辨率越高。
一致:整个水平视场角(FOV)内采用均匀的角分辨率。这是最常见的模式,适用于模拟标准机械式旋转雷达。
列表:可以为水平视场角内的不同区域分别指定自定义的角分辨率。这种非均匀分辨率模式适用于模拟某些固态雷达(如 Flash、MEMS)或实现特定区域的感兴趣区域(ROI)扫描,以优化计算资源。
5 垂直角 雷达垂直方向的扫描范围,定义上下角度边界。
区间:通过“最小垂直角”和“最大垂直角”两个参数定义一个连续的扫描范围(如 -25° \~ +15°)。
列表:通过一个列表直接指定每条扫描线的具体俯仰角,适用于非均匀线束分布的雷达模型。
6 点数 每次扫描生成的总点数,由频率、线数和分辨率共同决定。
7 数据格式 激光雷达数据来源模式:
硬件格式:按照原始雷达型号定义数据包格式发送雷达数据到客户算法,每款雷达有自己的协议,一般用于 HIL 仿真测试。
仿真格式:SimOne 自定义雷达数据格式,所有雷达统一数据包类型,点格式相同,一般用于 SIL 仿真测试
8 探测范围 雷达最大测距能力,超过该距离的目标不返回有效点。

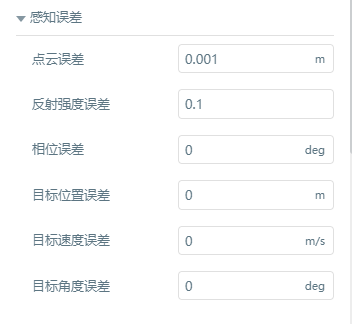

3.2.2 感知误差

序号 参数名称 定义
1 点云误差 点云测距误差,模拟测量距离的不确定性。
2 反射强度误差 模拟目标反射率测量偏差,用于测试感知稳定性。
3 相位误差 激光发射与接收时间差导致的相位误差,影响距离精度。
4 目标位置误差 雷达测得的目标位置与真实位置的偏差。
5 目标速度误差 雷达估算的目标速度与真实速度的偏差。
6 目标角度误差 雷达识别的目标方向与真实方向的差异。

3.3 输出设置

激光雷达仿真数据支持两种输出流向:网络(通过 UDP/TCP 协议实时发送)与 Dump(记录到本地文件)。

3.3.1 输出到【网络】

序号 参数名称 定义
1 订阅通道 点云数据发布的网络地址及端口,用于算法模块或外部程序订阅接收。
2 设备信息通道 发布设备状态信息(如时间戳、帧号、传感器姿态)的通信通道。

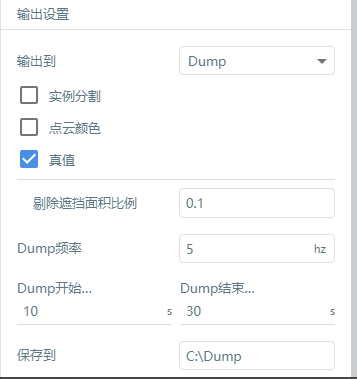

3.3.2 输出到【Dump】

序号 参数名称 含义
1 实例分割 是否输出实例分割结果(例如不同物体的 mask)
2 点云颜色 是否保留点云颜色信息
3 真值 是否输出地面真值(Ground Truth),如障碍物真实位置、速度等
4 剔除遮挡面积比例 对输出数据做过滤,例如遮挡面积超过 10%的对象不输出

4. 附录:仿真原理解释

4.1 仿真原理与流程概述

激光雷达仿真通过模拟真实传感器的物理扫描过程,生成可用于算法测试的虚拟点云数据。

核心原理是:向场景中发射激光射线,计算其与物体的交点,并基于交点属性(如材质)计算反射强度,最终叠加噪声模型后输出带有时空信息的点云。

仿真流程主要包含以下步骤:

  1. 发射射线:根据雷达线数、分辨率等参数生成激光射线束。
  2. 场景求交:计算每条射线与三维场景中物体的交点。
  3. 计算属性:依据交点距离、入射角、物体材质反射率等信息,计算点的位置和反射强度。
  4. 添加噪声:引入配置的感知误差模型(如距离噪声、强度噪声),模拟真实传感器的测量不确定性。
  5. 坐标转换:将点云从雷达坐标系转换至车辆坐标系及世界坐标系。
  6. 输出数据:通过网络或文件(Dump)输出最终的点云数据。

4.2 仿真细节与输出数据

4.2.1 有效点数据计算与效率优化

有效点标准:以 64 线、水平分辨率 0.4°、最大探测距 120m 的机械雷达为例,10Hz 频率下每秒发射 57.6 万条射线,仅交点在最大探测距内判定为有效点。

  1. 数据生成:有效点需返回位置、材质类型,计算点与雷达距离、射线入射角,结合材质强度 / 噪声模型生成带噪声点云及强度值。
  2. 效率提升:因射线量多(每秒 50w+)、求交算法复杂,采用 CPU/GPU 并行计算保障实时性,点云实时输出至感知系统。

4.2.2 反射强度仿真规则

  1. 影响因素:与材质近红外反射率直接相关,同时受障碍物距离、激光反射角度影响。
  2. 仿真配置:场景资源(道路、车辆、行人等)需设专属物理材质(反射率不同);强度模型从真实雷达数据提取,结果归一化至 0~255。

4.2.3 坐标系转换与输出数据

  1. 坐标系转换:仿真点云默认在雷达本地坐标系,先转主车坐标系(依安装位置 / 角度),再结合主车 GPS 转世界坐标系。

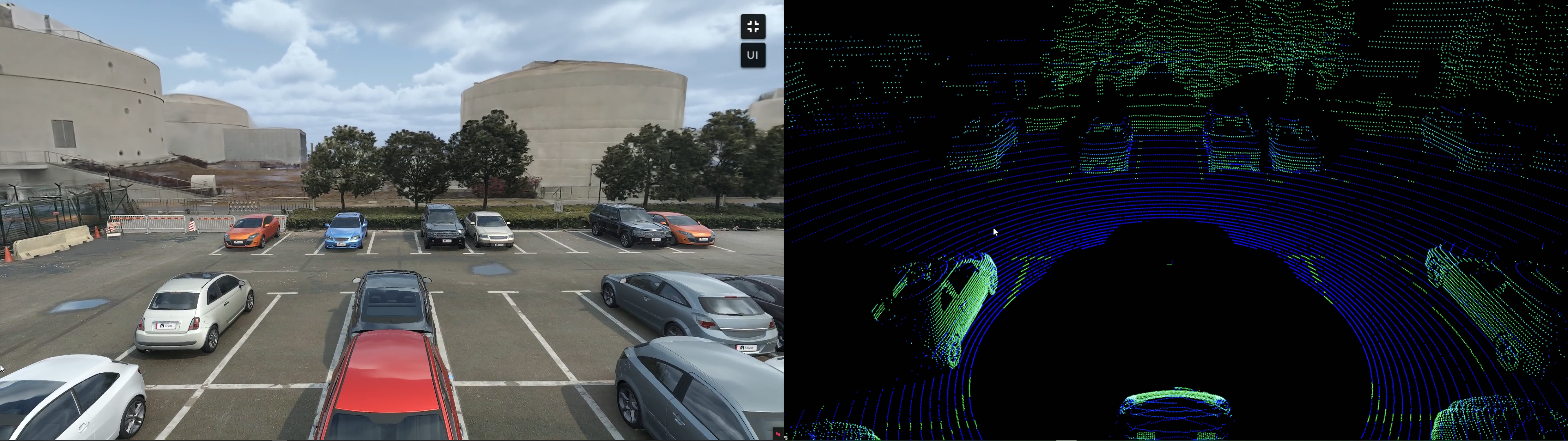

  2. 输出数据:带强度 / 噪声的原始点云、语义分割点云、识别物 3D 包围盒;支持在 SimOne 平台展示(含摄像头仿真数据对比)。

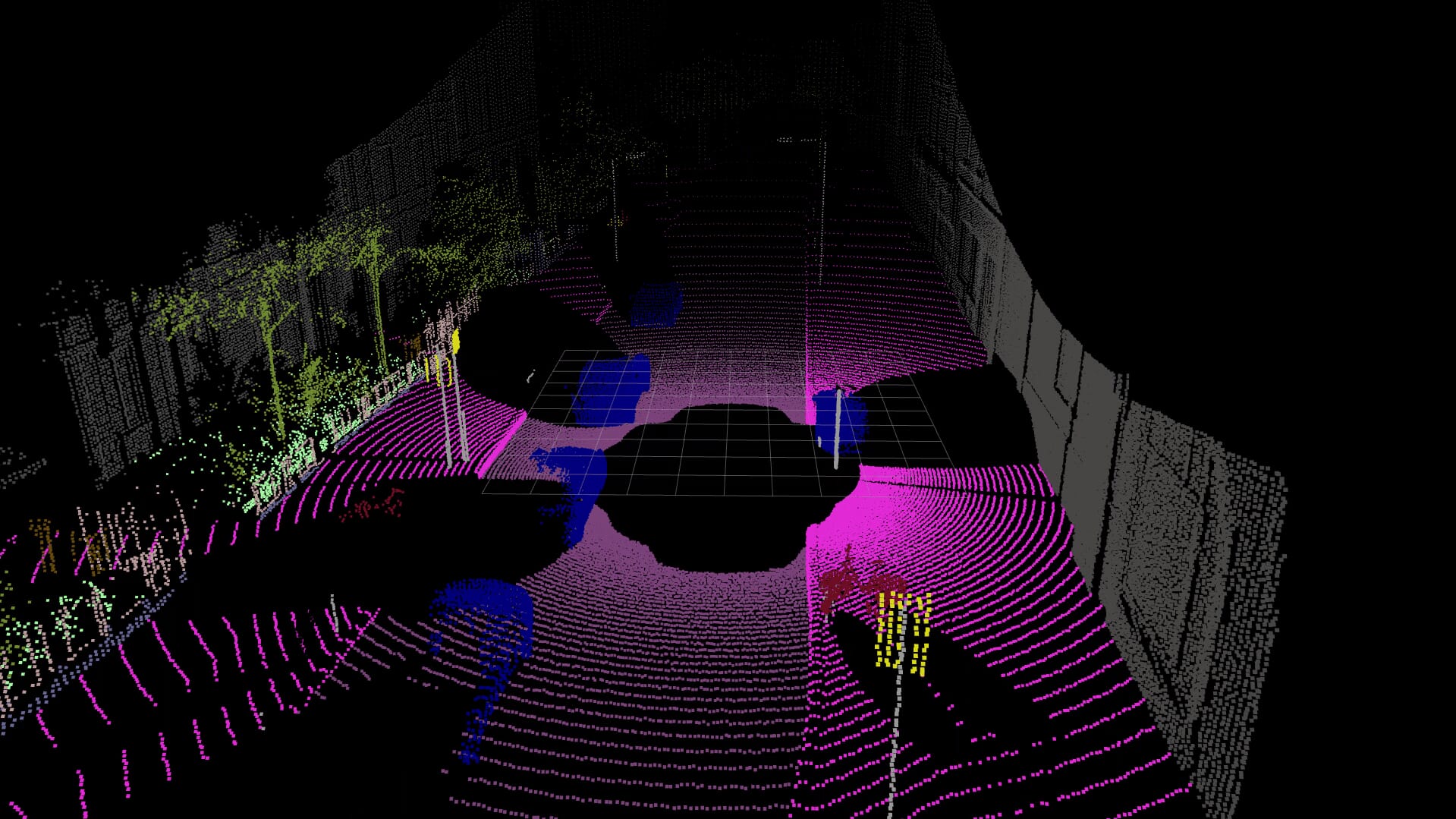

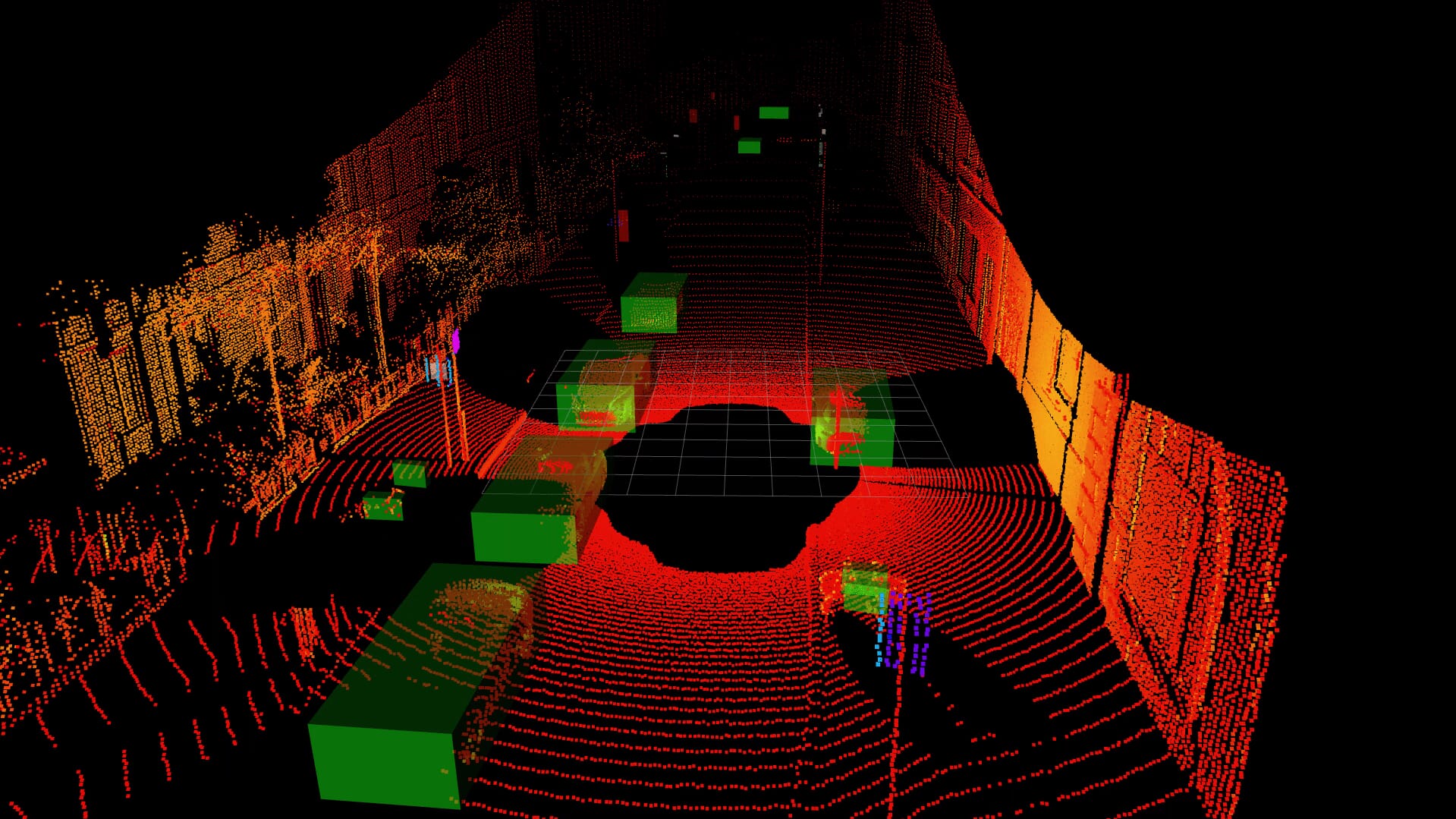

下图为激光雷达在 ROS 系统中的展示,分别为 点云 3D 包围盒 语义分割数据
