用户自定义变量¶

1. 功能介绍¶

1.1 简介¶

支持通过API触发仿真场景内的交通元素执行对应的行为规划，实现 OpenSCENARIO 未覆盖的复杂或自定义条件判断，扩展场景逻辑灵活性。

1.2 适用范围¶

交通元素：主车预设、动态元素、静态元素。

2. 使用示例¶

首先在用例内预设一个或多个变量（例：TruckController0、TruckController1），用于控制对应的交通元素。

然后通过API设置对应变量的值（例：设置TruckController0为Drive0.1、Drive10)，可以用于触发用例内预设好的动作（例：速度），速度动作是由变速距离来控制变速过程的，通过两个变速动作，先加速后减速，合起来的变速距离为期望的运动距离，即达到指定运动距离的目的。

2.1 行为定义¶

2.1.1 添加交通元素¶

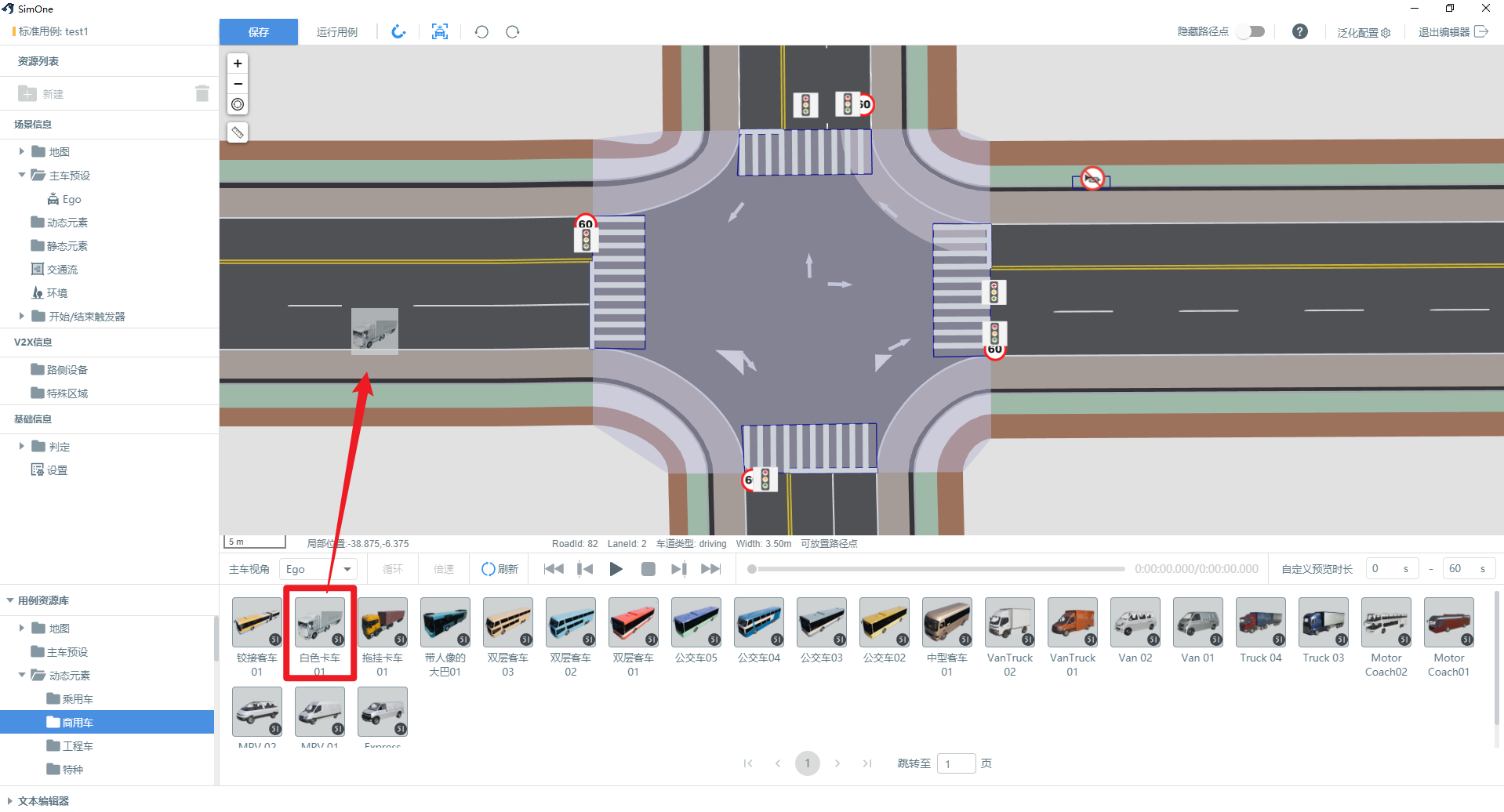

进入 动态元素->商用车 ，拖入 白色卡车01 到2D预览面板。

2.1.2 添加行为规划¶

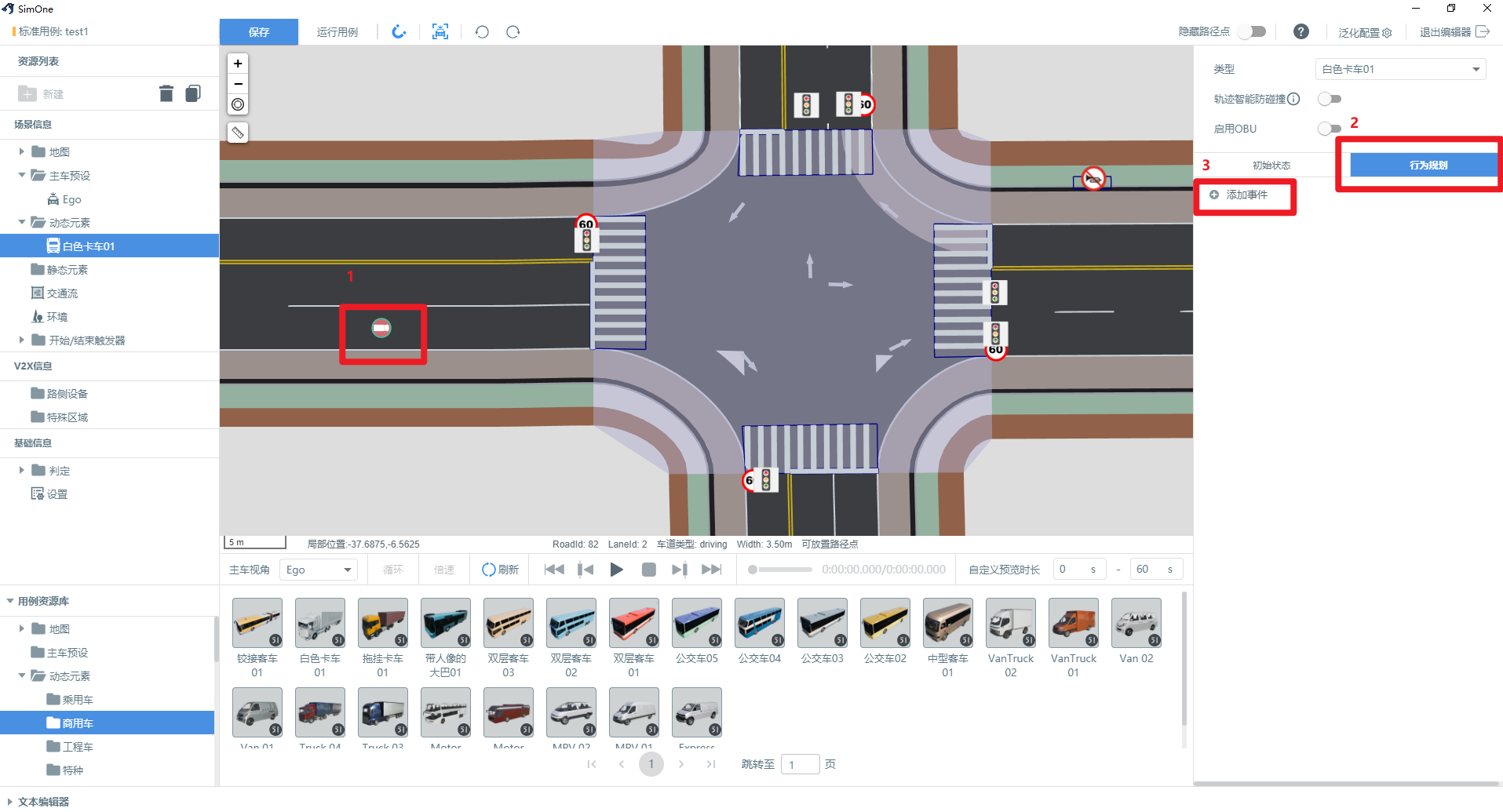

选中 白色卡车01 ，切换到 行为规划，点击 添加事件。

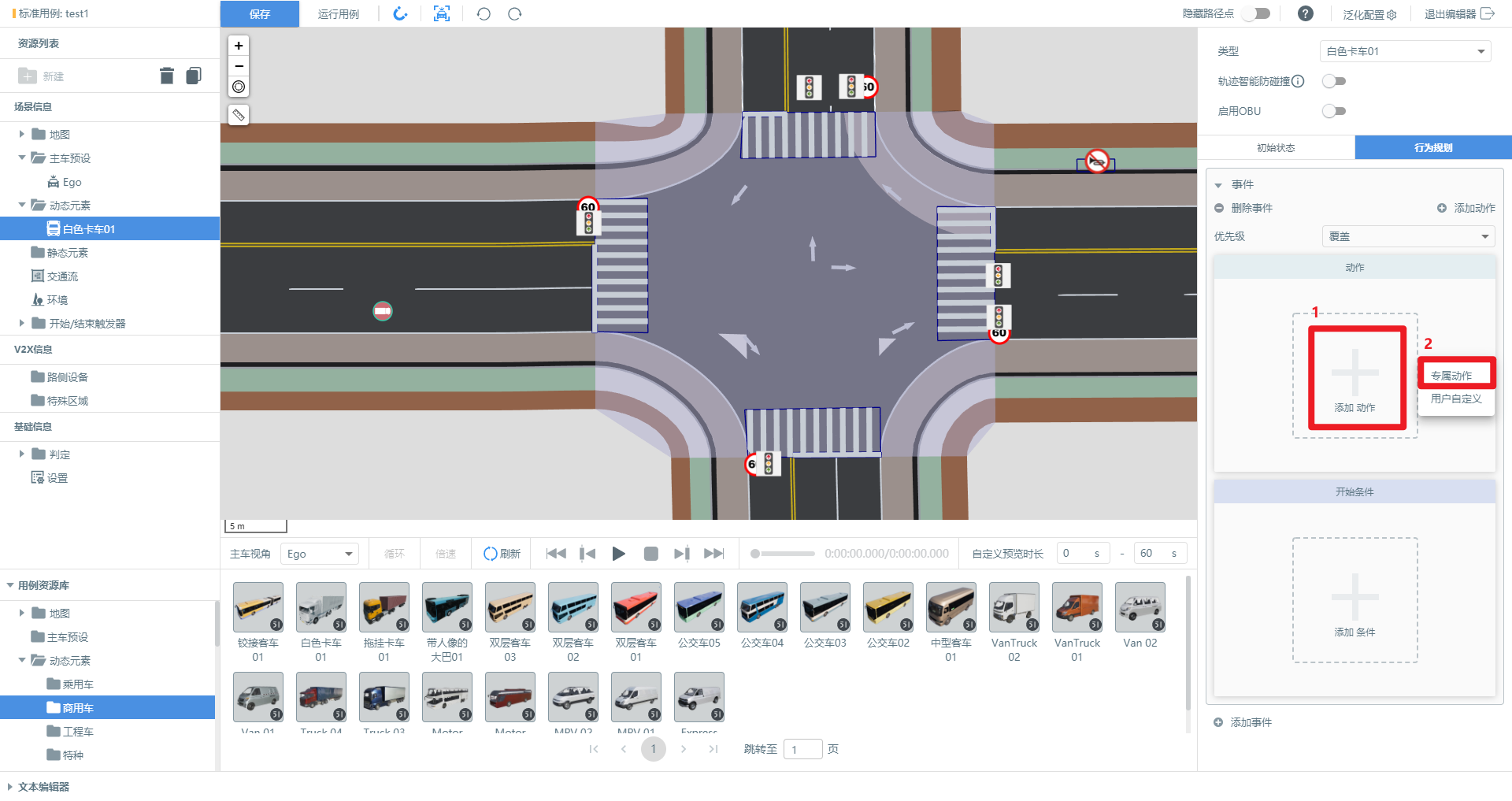

点击 添加动作 ，选择 专属动作 。

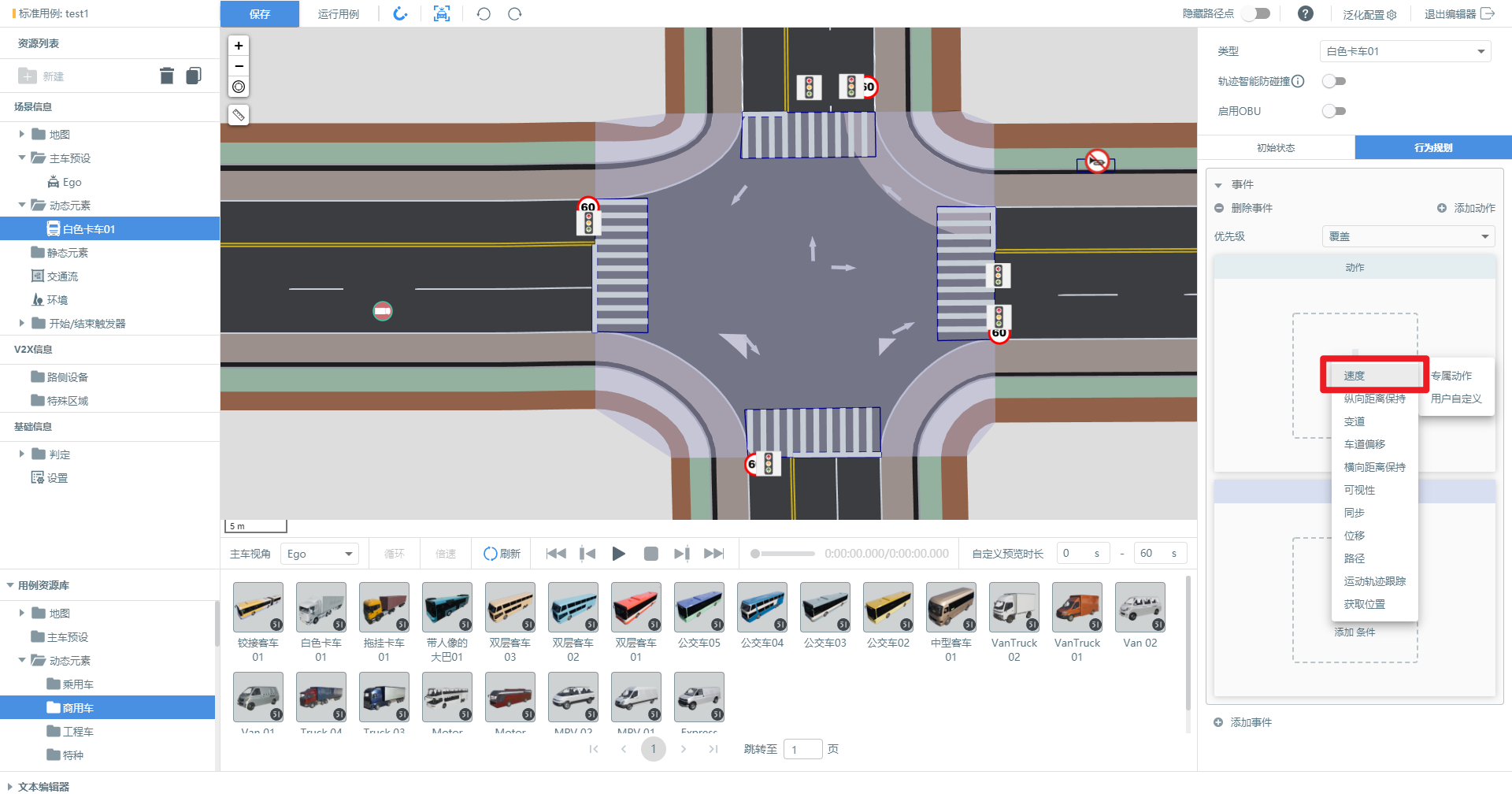

选择速度。

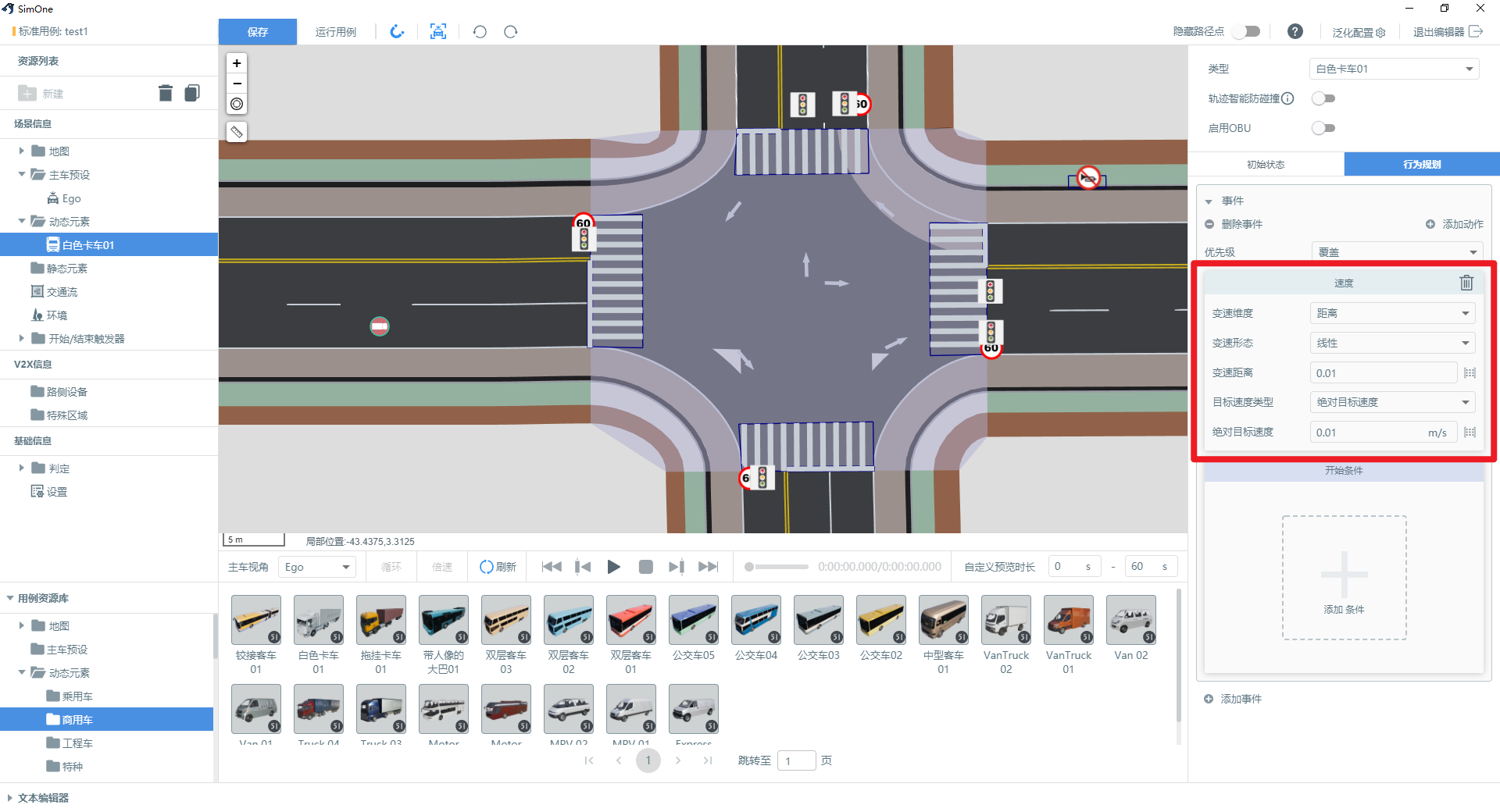

设置动作的参数，变速维度设为‘距离’，这样可以控制变速距离；变速形态这个不限制，建议设置为‘线性’，方便计算目标速度；设置需要的变速距离，比如是0.01m，绝对目标速度由加速时间和加速度决定，截图中设置的是0.01m/s，运动时间就是1s，加速度是1。

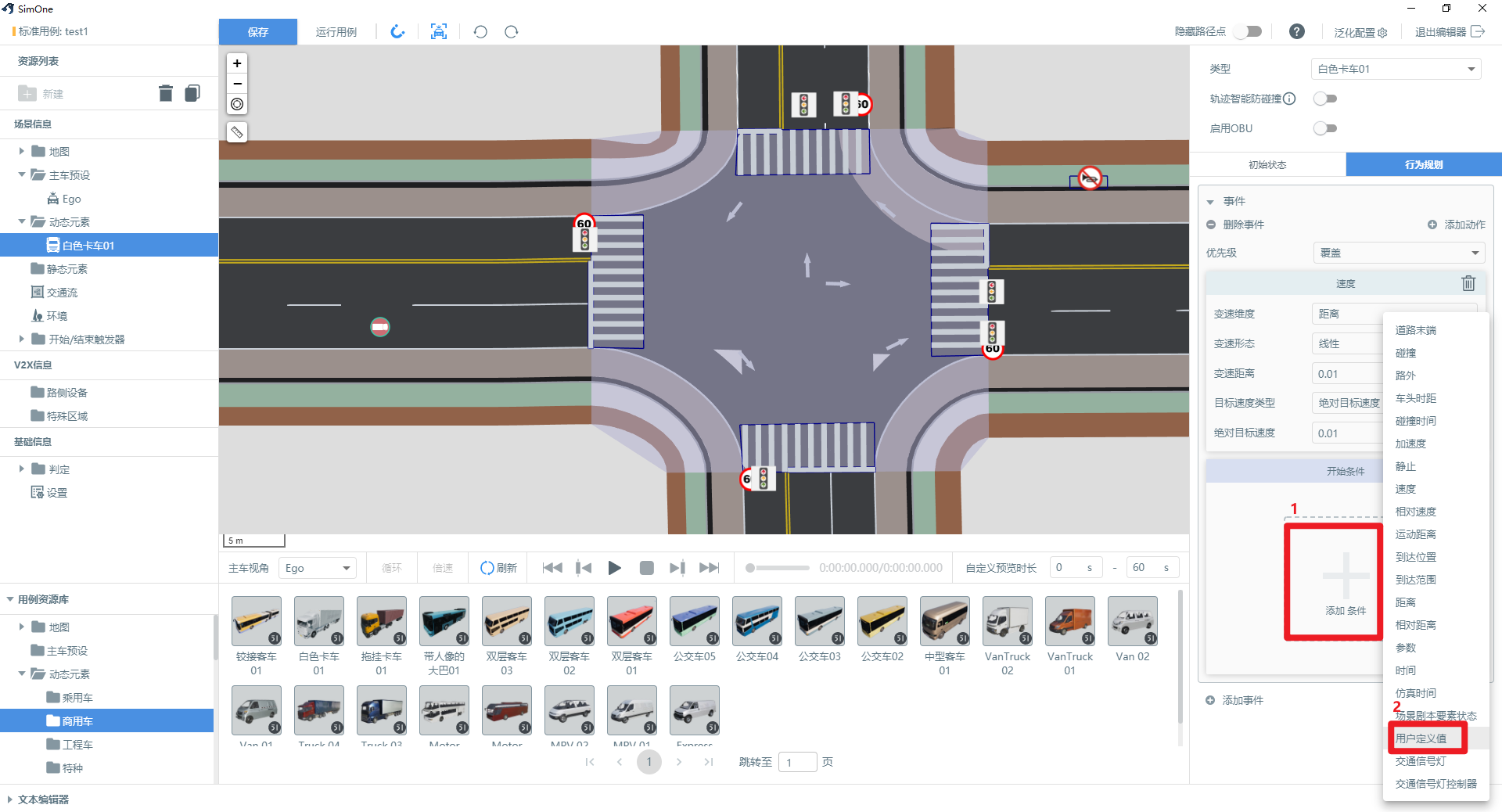

设置触发条件，点击 添加条件 ，选择 user-defined-values。

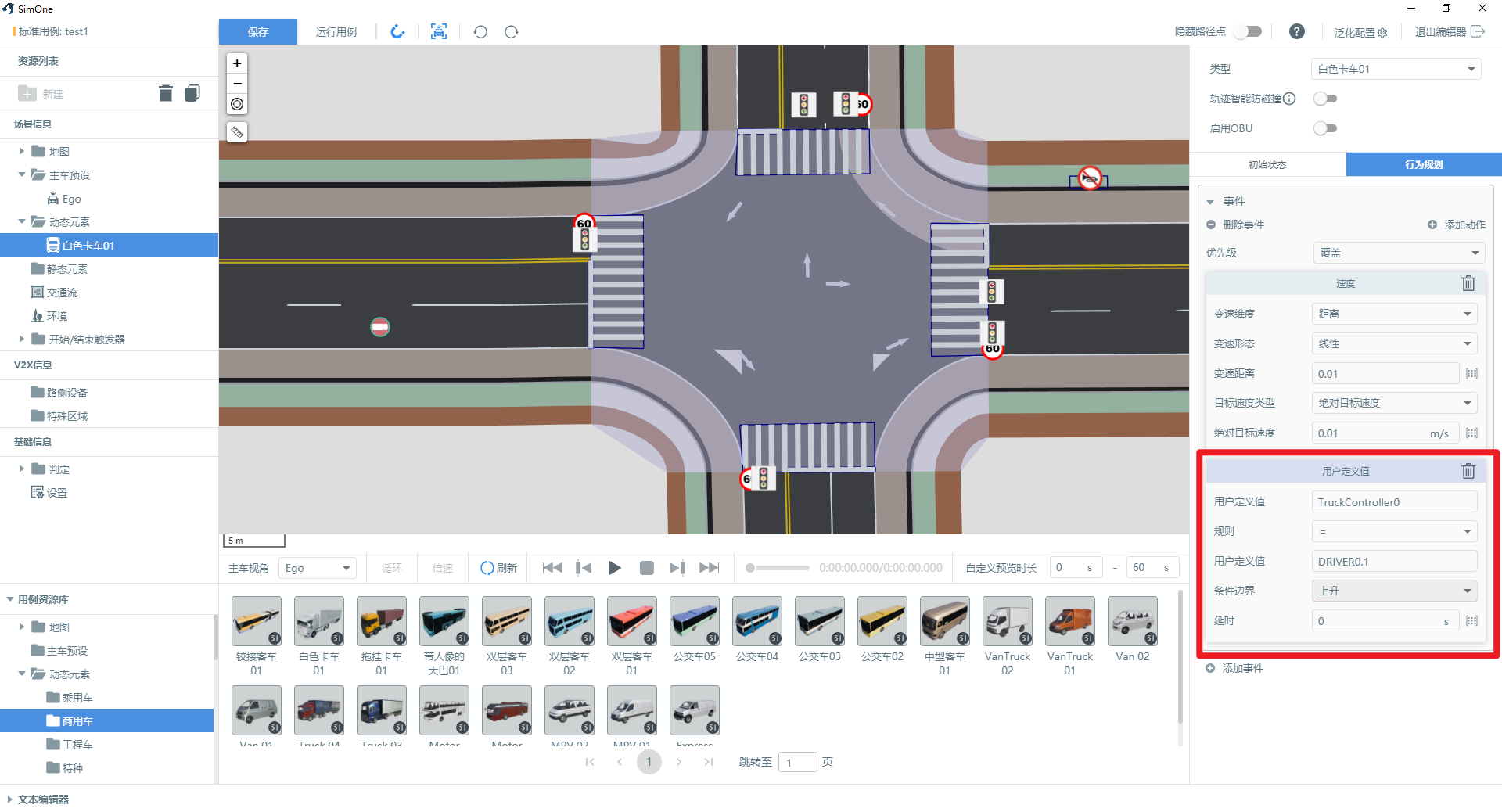

第一个用户自定义值为name，第二个用户自定义值为value，这两个值接下来会通过API来对应主要需要注意的是，规则为‘=’，条件边界为‘上升’，这样可以保证动作一次触发，只执行一次。

事件默认只能执行一次，通过API再次调用时将不会再被执行。如果需要执行多次，可打开 文本编辑器，设置最大可执行次数。

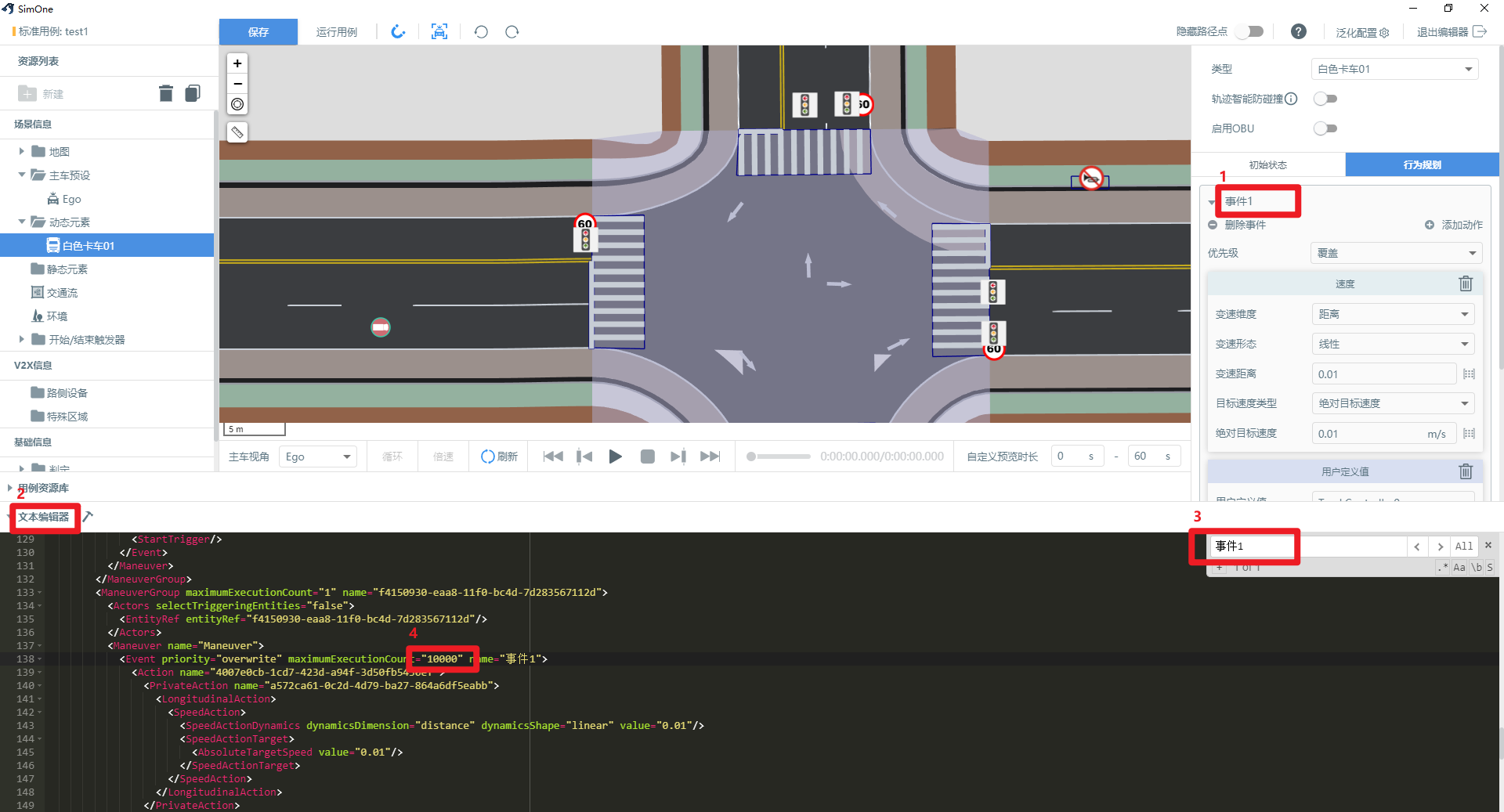

调整步骤：1、修改事件名；2、打开文本编辑器；3、Ctrl+F，搜索事件；4、调整最大可执行次数maximumExecutionCount。

保存并运行用例，然后通过API调用的方式来触发 事件1 开始执行。

2.2 API 调用¶

Linux通过C/C++接口调用API

集卡控制的接口：SCENARIO_API bool SetUserDefinedValueCondition(char* name, char* value)

依赖于SimOneTransAPI的动态库，linux下，库所在位置：SimOneAPI\lib\Linux64\libSimOneTransAPI.so，头文件位置：SimOneAPI\include\SimOneScenarioTransAPI.h，这个库有很多依赖，可以参考：SimOneAPI\SimOneTrans\CMakeLists.txt

在SimOneAPI的SimOneTrans下有对应的Sample工程，这个接口的调用可以不依赖SimOneAPI，在单独的工程中调用

2.2.1 触发事件执行¶

控制接口调用示例如下：

#include "SimOneScenarioTransAPI.h"
#include<thread>
int main(int argc, char* argv[])
{
    while (1)
    {
        auto in = getchar();
        if (in == '1')
        {
            SimOneAPI::SetUserDefinedValueCondition("TruckController0", "DRIVE0.1");
        }
        std::this_thread::sleep_for(std::chrono::milliseconds(100));
    }
    return 0;
}

可根据示例进行扩展，通过不同的输入，来控制发送不同的值，从而触发用例里不同的动作。

2.2.2 获取事件状态¶

通过SetScenarioEventCB，设置一个回调函数，当用户自定义事件发出时，会执行设置的回调函数，拿到用户自定义指令

#include "SimOneServiceAPI.h"
#include "SimOnePNCAPI.h"

void handleScenarioEvent(const char* source, const char* target, const char* type, const char* content) {
        std::cout << "event " << content << std::endl;
}

int main(int argc, char* argv[])
{
        bool isJoinTimeLoop = false;
        const char* MainVehicleId = "0";
        SimOneAPI::InitSimOneAPI(MainVehicleId, isJoinTimeLoop, "127.0.0.1");

        SimOneAPI::SetScenarioEventCB(handleScenarioEvent);
        while (1)
        {
            std::this_thread::sleep_for(std::chrono::milliseconds(100));
        }
        return 0;
}
